概述

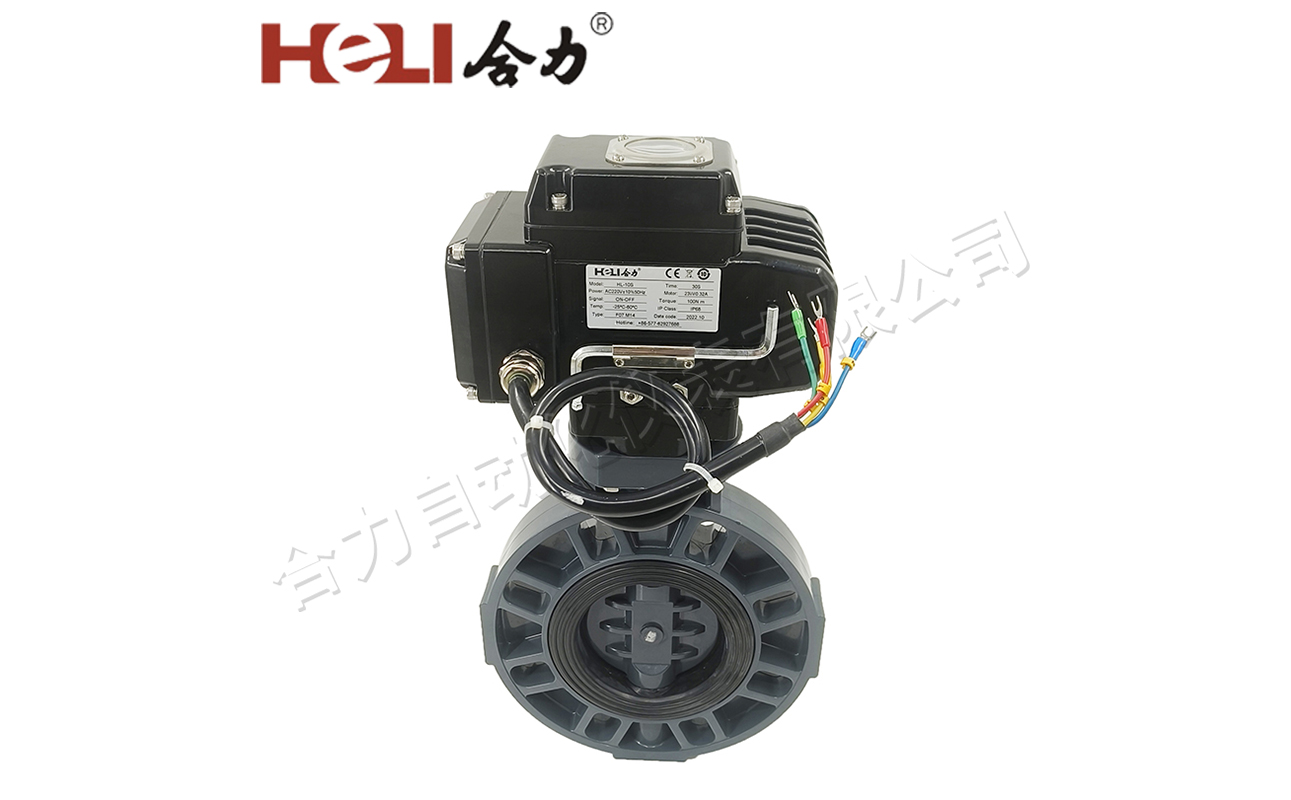

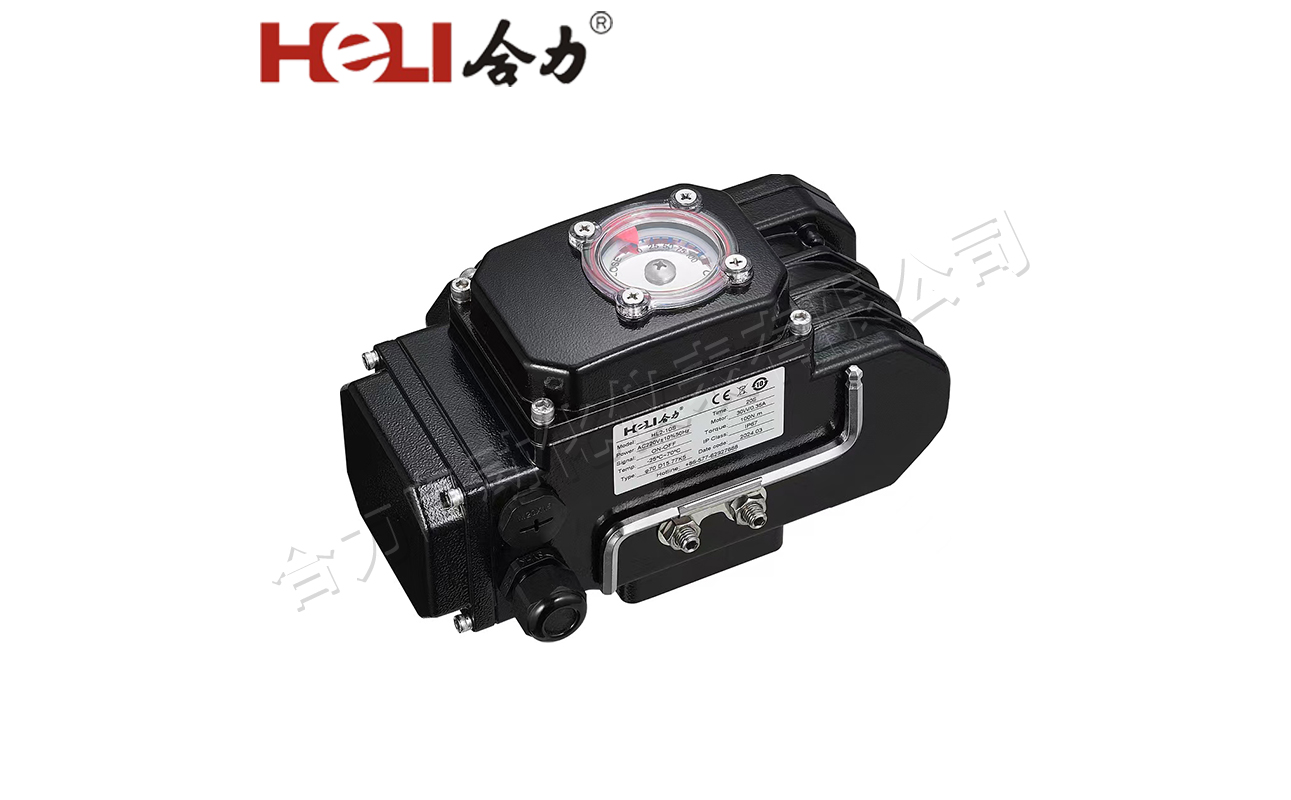

HL系列電動執行器，采用蝸輪蝸桿傳動機構，結構緊湊，自鎖性高，并擁有極佳的耐候性和抗震性，產品具有電氣與機械雙重限位，防止超程。安裝尺寸符合IS05211標準，適用于蝶閥，球閥，風閥，旋塞閥等各種閥門，廣泛運用于樓宇/公共建筑城市管網等系統。

特性

扭矩范圍：50Nm-6000Nm

獨立接線腔

體積小，結構緊湊，方便安裝

90度回轉啟閉迅速

簡單高效的機械結構具有自鎖且傳動精度高

功能強勁，多種控制信號與反饋信號供選擇

IP67高防護等級(可選P68)

內置防潮加熱除濕器，防止冷凝

模組化設計，易于拆裝及維修

參數

扭矩范圍	50-6000Nm
供電電壓	AC24V/220V/380V..(±10%)DC12V/24V/48V.(±10%)
頻率	50/60Hz(±5%)
行程角度	0-90°
行程/輔助開關	2xSPDT,250VAC 5A
電纜接口	開關型：1-M20x1.5
電纜接口	調節型：2-M20x1.5
連接法蘭	ISO5211
位置指標	機械刻度指示(選配3D雙色刻度凸蓋指示)
手動裝置	手柄（選配手輪）
防護等級	IP67(選配IP68,15米-72小時)
工作環境	環境溫度-25℃至70℃(選配-40℃至70℃)
工作環境	環境溫度不大于95%
防結露裝置	內置防潮加熱器
過熱保護	電機內置過熱保護，啟動溫度125℃(±5%)
斷電狀態	斷電保位
斷信號狀態	4-20mA/2-10V斷信號全開/全關可調（出廠默認斷信號保位）
斷信號狀態	0-10V斷信號全關
工作制	開關型：S2-15分鐘; 調節型：S4-50%
過力矩保護	選配
電機	鼠籠式異步電機，絕緣等級F級(可選配H級)
噪音	≤70dB(A）-1M

機械參數

型號	扭矩 (N.m)	輸出軸 (mm)	安裝法蘭 ISO5211	參考重量 (KG)
HL1-05	50	14*14	F03/F05/F07	3
HL2-10	100	17*17	F05/F07	4
HL2-16	160	17*17	F05/F07	4.5
HL3-25	250	22*22	F07/F10/F12	9
HL3-40	400	22*22	F07/F10/F12	9.5
HL3-60	600	27*27	F07/F10/F12	9.5
HL4-100	1000	27*27	F12 or F10/F14	14.5
HL4-160	1600	36*36	F12 or F10/F14	14.5
HL4-200	2000	36*36	F12 or F10/F14	14.5
HL5-250	2500	36*36	F14 or F12/F16	24.9
HL5-300	3000	36*36	F14 or F12/F16	24.9
HL6-400	4000	46*46	F16 or F25	43.5
HL6-600	6000	46*46	F16 or F25	57.1

電氣性能參數

1PH

型號	扭矩 (N.m)	時間 (Sec/0-90°)	電機功率 (W)	110VAC電流(A)		220VAC電流(A)
型號	扭矩 (N.m)	時間 (Sec/0-90°)	電機功率 (W)	運行	堵轉	運行	堵轉
HL1-05	50	30	10	0.45	0.67	0.24	0.31
HL2-10	100	20	30	0.65	0.96	0.35	0.45
HL2-16	160	30	30	0.65	0.96	0.35	0.45
HL3-25	250	30	40	0.72	1.41	0.38	0.71
HL3-40	400	30	60	1.0	1.74	0.5	0.95
HL3-60	600	30	90	1.5	2.62	0.75	1.48
HL4-100	1000	30	150	3	5.92	1.5	2.87
HL4-160	1600	50	150	3	5.92	1.5	2.87
HL4-200	2000	60	150	3	5.92	1.5	2.87
HL5-250	2500	50	200	3.9	7.24	1.9	3.05
HL5-300	3000	60	200	3.9	7.24	1.9	3.05
HL6-400	4000	100	200	4.1	7.13	2.1	3.17
HL6-600	6000	150	200	4.1	7.13	2.1	3.17

型號	扭矩 (N.m)	Time (Sec/0-90°)	電機功率 (W)	110VAC電流(A)		220VAC電流(A)
型號	扭矩 (N.m)	Time (Sec/0-90°)	電機功率 (W)	運行	堵轉	運行	堵轉
HL1-05	50	20	15	1.1	2.6	0.7	1.5
HL2-10	100	15	25	1.7	2.7	0.8	1.6
HL2-16	160	20	25	1.7	2.7	0.9	1.6
HL3-25	250	15	40	4.0	6.5	2.1	5.3
HL3-40	400	15	60	6.8	10.3	3.6	5.3
HL3-60	600	15	90	9.5	15.8	4.6	6.5
HL4-100	1000	30	90	9.5	16.4	4.6	6.5
HL4-160	1600	30	120	15	27	8	10.3
HL4-200	2000	30	150	18	27	10	15.8

3PH

型號	扭矩 (N.m)	Time (Sec/0-90°)	電機功率 (W)	110VAC電流(A)		220VAC電流(A)
型號	扭矩 (N.m)	Time (Sec/0-90°)	電機功率 (W)	運行	堵轉	運行	堵轉
HL1-05	50	30	10	0.11	0.13	0.1	0.12
HL2-10	100	20	30	0.12	0.17	0.11	0.13
HL2-16	160	30	30	0.13	0.17	0.12	0.13
HL3-25	250	30	40	0.18	0.25	0.17	0.23
HL3-40	400	30	60	0.25	0.49	0.23	0.47
HL3-60	600	30	90	0.3	0.49	0.27	0.47
HL4-100	1000	30	150	0.67	1.31	0.59	1.11
HL4-160	1600	50	150	0.67	1.31	0.59	1.11
HL4-200	2000	60	150	0.67	1.31	0.59	1.11
HL5-250	2500	50	200	0.9	1.76	0.79	1.54
HL5-300	3000	60	200	0.9	1.76	0.79	1.54
HL6-400	4000	100	200	0.9	1.76	0.79	1.54
HL6-600	6000	150	200	0.9	1.76	0.79	1.54

外觀尺寸

型號	A	B	C	D	E	H	T	G	ΦI	J
HL1-05	115	26	71	180	87	121	26	99 1111 14*14	36 50 70	4-M5 4-M6 4-M8
HL2-10	125	26	83	220	105	140	35	1111 1414 17*17	50 70	4-M6 4-M8
HL2-16	125	26	83	220	105	140	35	1111 1414 17*17	50 70	4-M6 4-M8
HL3-25	168	26	104	294	140	160	45	1717 2222 27*27	70 102 125	4-M8 4-M10 4-M12
HL3-40	168	26	104	294	140	160	45
HL3-60	168	26	104	294	140	160	45
HL4-100	193	26	124	315	145	195	50	2222 2727 36*36	125 102 140	4-M12 4-M10 4-M16
HL4-160	193	26	124	315	145	195	50
HL4-200	193	26	124	315	145	195	50
HL5-250	242	26	148	341	150	266	61	2727 3636	140 125 165	4-M16 4-M12 4-M20
HL5-300	242	26	148	341	150	266	61	2727 3636	140 125 165	4-M16 4-M12 4-M20
HL6-400	266	/	155	439	189	309	82	3636 4646	165 254	4-M20 8-M16
HL6-600	266	/	155	439	189	309	82	3636 4646	165 254	4-M20 8-M16

外觀尺寸

型號	A	B	C	D	E	H	T	G	ΦI	J
HL1-05	144	26	70.5	236	87	177	26	99 1111 14*14	36 50 70	4-M5 4-M6 4-M8
HL2-10	151	26	82.5	275	105	178	35	1111 1414 17*17	50 70	4-M6 4-M8
HL2-16	151	26	82.5	275	105	178	35	1111 1414 17*17	50 70	4-M6 4-M8
HL3-25	176	26	104	336	140	197	45	1717 2222 27*27	70 102 125	4-M8 4-M10 4-M12
HL3-40	176	26	104	336	140	197	45
HL3-60	176	26	104	336	140	197	45
HL4-100	210	26	124	359	145	202	50	2222 2727 36*36	125 102 140	4-M12 4-M10 4-M16
HL4-160	210	26	124	359	145	202	50
HL4-200	210	26	124	359	145	202	50
HL5-250	250	26	147.5	422	150	266	61	2727 3636	140 125 165	4-M16 4-M12 4-M20
HL5-300	250	26	147.5	422	150	266	61	2727 3636	140 125 165	4-M16 4-M12 4-M20
HL6-400	266	26	155	515	189	309	82	3636 4646	165 254	4-M20 8-M16
HL6-600	266	26	155	515	189	309	82	3636 4646	165 254	4-M20 8-M16

電路接線圖

	S型：基本開關型（單相電源）
	端子接線說明： 1、端子1接電源零線 2、電源相線與端子2接通時為“開”運行，至行程開關0LS動作后停止，同時端子2與端子4接通： 3.、電源相線與端子3接通時為“關”運行，至行程開關CLS動作后停止，同時端子3與端子5接通 4、端子7為無源信號觸點公共端，"開”運行到位時與端子8接通，“關”運行到位時與端子9接通 5、端子10為加熱除濕器接線端 6、端子B為電位器動臂 7、端子A為電位器低端，端子AB之間阻值隨"開"方向運行時增大 8、端子C為電位器高端，端子B、C之間阻值隨"開"方向運行時減少注意： 1、不能將兩臺或兩臺以上電動裝置并聯使用，否則可能會出現開關不到位或電機過熱現象： 2、無源觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3觸發。
	A型：基本調節型（單相電源）
	接線說明： 1、“電源”輸入端的“N"接零線，“L"接相線； 2、“IN”端的“+”接輸入信號的正極，“一”接輸入信號的負極 3、"OUT”端的”+”接輸出信號的正極，“一”接輸出信號的負極。 4、"Heater'”端為加熱除濕端。注意 1、無源觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3°觸發。
	S型：基本開關型（三相電源）
	端子接線說明： 1、端子1、2、3接經過倒相電路后的三相電源： 2、端子4為控制電路的公共端： 3、端子5為“開”運行控制，至行程開關0LS動作后，端子5與端子4斷開： 4、端子6為“關”運行控制，至行程開關CLS動作后，端子6與端子4斷開 5、端子7為無源信號觸點公共端，“開”運行到位時與端子8接通，“關“運行到位時與端子9接通： 6、端子10為加熱除濕器接線端。 7、端子B為電位器動臂 8、端子A為電位器低端，端子A、B之間阻值隨開方向運行時增大 9、端子C為電位器高端，端子B、C之間阻值隨開"方向運行時減少注意： 1、三相電源存在相序問題，剛開始調試使用時，要保證行程開關能正確控制電動裝置的開和關，否則會造成電動裝置失控和損壞電動裝置： 2、無源觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3觸發。
	S型：基本開關型（直流電源）
	端子接線說明 1、端子1接電源正極，端子2接電源負極時，“開”方向運行，至行程開關0LS動作后停止，同時端子1與端子3接通： 2、端子1接電源負極，端子2接電源正極時，“關”方向運行，至行程開關CLS動作后停止，同時端子2與端子4接通 3、端子6為無源信號觸點公共端,“開”運行到位時與端子7接通，“關”運行到位時與端子8接通 4、端子9、10為加熱除濕器接線端 5、端子B為電位器動臂： 6、端子A為電位器低端，端子A、B之間阻值隨"開"方向運行時增大： 7、端子C為電位器高端，端子B、C之間阻值隨開“方向運行時減少。注意： 1、無源觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3°觸發。
	A TYPE:Basic modulating type(DC)
	接線說明 1、“電源”輸入端的“+”接電源正極，“一”接電源負極； 2、“IN”端的“+”接輸入信號的正極，“一”接輸入信號的負極： 3、“OUT”端的“+”接輸出信號的正極，“一”接輸出信號的負極 4、“Heater”端為加熱除濕端。注意 1、無源觸點的開閥信號/關閥信號，僅作指示用，比行程開關早約3°觸發。

注：線框內為電動裝置內部接線，右邊部分僅供用戶配線參考。不能將二臺或數臺電動裝置的動力線并聯：不能用同一接點去控制二臺或數臺電動裝置，否則會造成失控和電機過熱。

溫馨提示：常規接線圖或其它特殊功能接線圖，都會貼在產品接線蓋的內壁上。

說明：

1、“ESD”出廠值為SP,緊急停動用戶根據需要可設為緊急開閥或緊急關閥

2、菜單內高級設置的遠控方式CC設為H,為開關量控制

3、菜單內高級設置的遠控方式CC設為'C',為模擬量4-20mA控制。
